สัญลักษณ์การออกแบบแบตเตอรี่ฉลาดสําหรับหุ่นยนต์

อุปทานของหุ่นยนต์มีเพิ่มขึ้นในอุตสาหกรรมส่วนใหญ่ ด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีไอที โลกได้เข้าสู่ยุคใหม่ของการสร้างหุ่นยนต์อัจฉริยะอย่างเต็มรูปแบบ แบตเตอรี่ลิเธียมที่รองรับจำเป็นต้องเป็นไปตามข้อกำหนดการรวมฟังก์ชันต่างๆ ของหุ่นยนต์ เช่น โครงสร้างทางกล ระบบควบคุมและขับเคลื่อน ระบบการรับรู้ และระบบปฏิสัมพันธ์ เพื่อเพิ่มความสามารถในการเคลื่อนที่ของหุ่นยนต์ในสภาพแวดล้อมที่ซับซ้อน และปรับปรุงการรับรู้โดยรวมและความสามารถในการตัดสินใจ

ตามความต้องการและข้อกำหนดของลูกค้า ให้ออกแบบชุดแบตเตอรี่อัจฉริยะสำหรับหุ่นยนต์ที่ตรงกับยูนิตหลัก รวมมิเตอร์วัดพลังงานอัจฉริยะเข้ากับโปรโตคอลการสื่อสาร แบตเตอรี่ลิเธียม และประสิทธิภาพการป้องกันความปลอดภัยในโซลูชันของคุณ ซึ่งสามารถบรรลุการแบ่งปันข้อมูลระหว่างชุดแบตเตอรี่อัจฉริยะและยูนิตหลัก และในที่สุดก็ตระหนักถึงโซลูชันการจัดการแบตเตอรี่ที่สมเหตุสมผล มีประสิทธิภาพและปลอดภัย ตลอดกระบวนการออกแบบทั้งหมดของโซลูชัน จุดมุ่งหมายคือการบรรลุการบูรณาการที่สมบูรณ์แบบที่สุดกับโฮสต์ โดยรับประกันความปลอดภัยของแบตเตอรี่ ชุดแบตเตอรี่ และระบบทั้งหมดเป็นสถานที่ตั้ง และปฏิบัติตามกฎข้อบังคับการออกแบบและกฎเกณฑ์การรับรองที่เกี่ยวข้องเป็นลำดับความสำคัญสูงสุด ในเวลาเดียวกัน เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของแบตเตอรี่ลิเธียม ควรใช้การป้องกันหลายชั้นภายในชุดแบตเตอรี่เพื่อป้องกันไม่ให้แบตเตอรี่ลิเธียมเสียหายเนื่องจากการชาร์จไฟเกิน การคายประจุเกิน หรือไฟฟ้าลัดวงจร

1. เซลล์ลิเธียมไอออน UR18650FM /เซลล์ลิเธียมไอออน UR18650FM (SANYO)
2. ข้อมูลจำเพาะของแบตเตอรี่: 18650-4S4P-10400mAh-14.4V
3. แผงป้องกัน (PCM) : ส่วนใหญ่เป็นวงจรป้องกันที่ออกแบบมาสำหรับชุดแบตเตอรี่แบบชาร์จไฟได้ (โดยทั่วไปหมายถึงแบตเตอรี่ลิเธียม) เนื่องจากคุณสมบัติทางเคมีของแบตเตอรี่ลิเธียมจึงจำเป็นต้องมีฟังก์ชันการป้องกัน เช่น การชาร์จไฟเกิน การคายประจุเกิน การลัดวงจร กระแสไฟเกิน และอุณหภูมิเกิน เพื่อหลีกเลี่ยงอันตรายต่างๆ เช่น การเผาไหม้ และการระเบิดที่เกิดจากมัน
4. IC ป้องกัน: ชิปฟังก์ชั่นการป้องกันหลักในรูปแบบการออกแบบ ซึ่งดำเนินการตรวจสอบออนไลน์แบบเรียลไทม์ของการชาร์จไฟเกิน การคายประจุเกิน กระแสเกิน กระแสไฟสั้น และฟังก์ชันอื่น ๆ ของเซลล์แบตเตอรี่ ช่วยให้เซลล์แบตเตอรี่ทำงานภายในช่วงที่ปลอดภัย เสถียร และมีประสิทธิภาพ
5. ทรานซิสเตอร์สนามแม่เหล็ก (MOSFET) : หลอด MOSFET ทำหน้าที่เป็นสวิตช์ในวงจรป้องกัน ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าที่ตกคร่อมโหลดจะไม่เพิ่มขึ้นหรือลดลง จึงรับประกันความเสถียรของแรงดันไฟฟ้า
6. ชิปควบคุมการจัดการพลังงาน (BQ40Z50-R1) : เครื่องตรวจจับพลังงานที่ใช้งานได้เต็มรูปแบบซึ่งมีตัวแปลงแอนะล็อกเป็นดิจิทัล (ADC) สำหรับการวัดแรงดันไฟฟ้าและอุณหภูมิ รวมถึงตัวแปลงแอนะล็อกเป็นดิจิทัลสำหรับการวัดกระแสและการตรวจจับการชาร์จ มิเตอร์วัดกำลังมีไมโครโปรเซสเซอร์ที่รับผิดชอบในการดำเนินการ มิเตอร์วัดกำลังสามารถให้ข้อมูล เช่น สถานะความจุที่เหลืออยู่ ผลิตภัณฑ์ BQ40Z50-R1 ยังมีเวลาการทำงานที่เหลืออยู่ในการล้างข้อมูลอีกด้วย โฮสต์สามารถสอบถามข้อมูลนี้จากเครื่องวัดระดับแบตเตอรี่ได้ตลอดเวลา และแจ้งให้ผู้ใช้ทราบข้อมูลแบตเตอรี่ การใช้มิเตอร์ไฟฟ้าสะดวกมาก ให้ผู้ใช้ติดตามพลังงานแบตเตอรี่อยู่เสมอ
7. บรรจุภัณฑ์แบตเตอรี่ (PVC)

พารามิเตอร์ทางเทคนิคหลัก (@ อุณหภูมิแบตเตอรี่เริ่มต้น 25 ± 5 ℃)

• การตรวจจับพลังงานแบตเตอรี่ที่แม่นยำ: ใช้ IC ตรวจจับพลังงานแบตเตอรี่อัจฉริยะเพื่อคำนวณพลังงานแบตเตอรี่ที่เหลืออยู่ ด้วยความแม่นยำสูงสุด 15%
• ฟังก์ชั่นการป้องกันหลายแบบ: การชาร์จไฟเกิน, การปล่อยประจุเกิน, กระแสไฟเกิน, ไฟฟ้าลัดวงจร, อุณหภูมิเกิน ฯลฯ

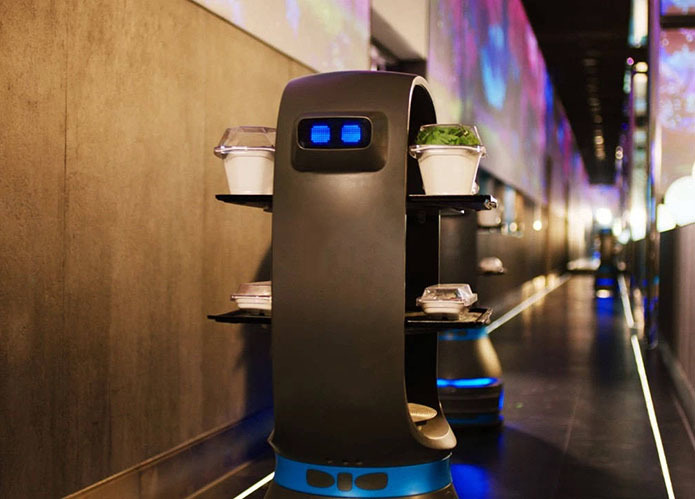

หุ่นยนต์ต้อนรับ หุ่นยนต์อัจฉริยะ และหุ่นยนต์สำนักงานอัจฉริยะมาพร้อมฟังก์ชันต่างๆ เช่น การตรวจสอบความปลอดภัย การระบุตัวตนวีไอพี วิดีโอระยะไกล และการประชุมระยะไกลในพื้นที่สำนักงาน มอบการจัดการระยะไกลผ่านมือถือระดับเชิงพาณิชย์ และบริการวิเคราะห์อัจฉริยะบนคลาวด์สำหรับองค์กรและร้านค้า เช่น การวิเคราะห์อัตราการแปลงกระแสของลูกค้า การวิเคราะห์สายสาขาของกระแสลูกค้า การป้องกันการสูญเสียเครื่องบันทึกเงินสด และการจับภาพอัจฉริยะ
